Un proyecto, cargado de sentimientos, que va a marcar una época en la historia urbanística y arquitectónica de la ciudad de Zaragoza, es la Nueva Romareda. Seguro el más comentado del año desde que se publicaron los detalles del nuevo proyecto.
Allí donde crecían los romeros, hace más de medio siglo, nació la vieja Romareda. Todo lo ocurrido entre sus muros se guardarán en la caja del recuerdo mientras conservemos la memoria, y en eso en Bimscan hemos tenido el honor de aportar nuestro granito de arena capturándola en 3 dimensiones para siempre.
Gracias al encargo de IDOM Consulting, Engineering, Architecture encargados de desarrollar el nuevo proyecto, liderados por el arquitecto César Azcárate.
Hemos tenido la ocasión de estar a solas con ella, recorrerla y despedirnos a nuestra manera, lejos de su rugido habitual. Esa Romareda que parecía despedirse con la ternura del anciano.
Os contamos los detalles del trabajo más especial para nosotros, como empresa aragonesa.
ESCANEADO 3D ESTADO ACTUAL
🌐 EMPLAZAMIENTO:
Estadio La Romareda. 33608 espectadores.
💪TÉCNICAS APLICADAS:
Levantamiento topográfico.
Georreferenciación y Escaneado láser 3D con Trimble X7.
Modelado BIM en Revit.
💥 VENTAJAS OBTENIDAS:
El escaneado y modelado BIM posterior del estado actual del estadio, ha permitido planificar con garantías el diseño y construcción del proyecto nuevo, y coordinar las fases de ejecución, un reto de altísima exigencia para conseguir hacer las obras con el estadio en funcionamiento y en plazo para llegar al mundial de 2030.
Y por supuesto, medir todo tipo de distancias entre elementos constructivos en remoto, sin necesidad de realizar nuevas visitas.
MODELADO BIM POR FASES

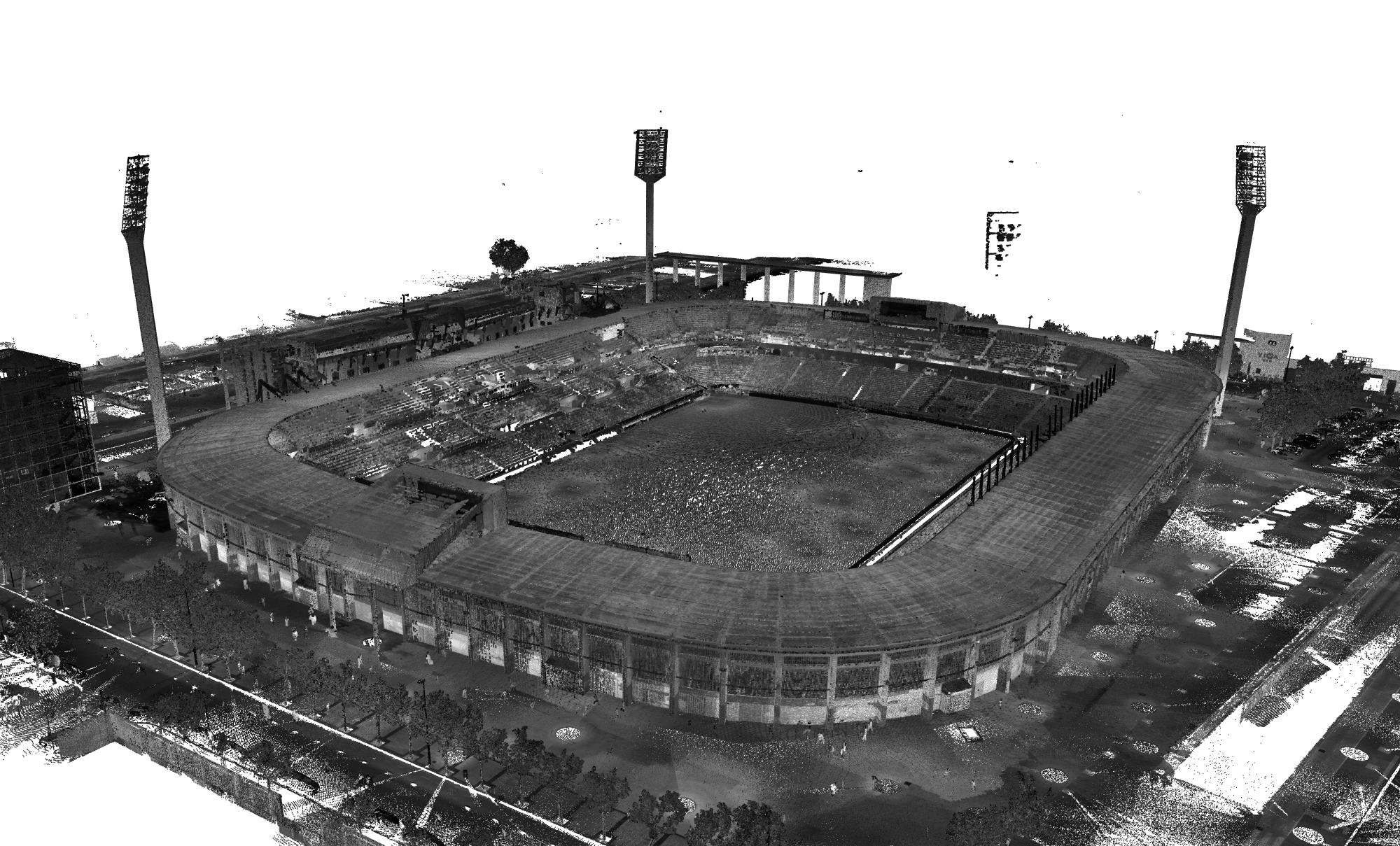

En base a la nube de puntos obtenida del levantamiento topográfico con escáner LIDAR geoposicionado, desarrollamos un modelo BIM con unos objetivos muy específicos:
– La planificación de las fases de derribo.
– Encaje preciso del nuevo proyecto desarrollado por IDOM.
– Anticipación y detección temprana de problemas de ejecución de obra.
SEGUIMIENTO Y CONTROL DE EJECUCIÓN DE PROYECTO

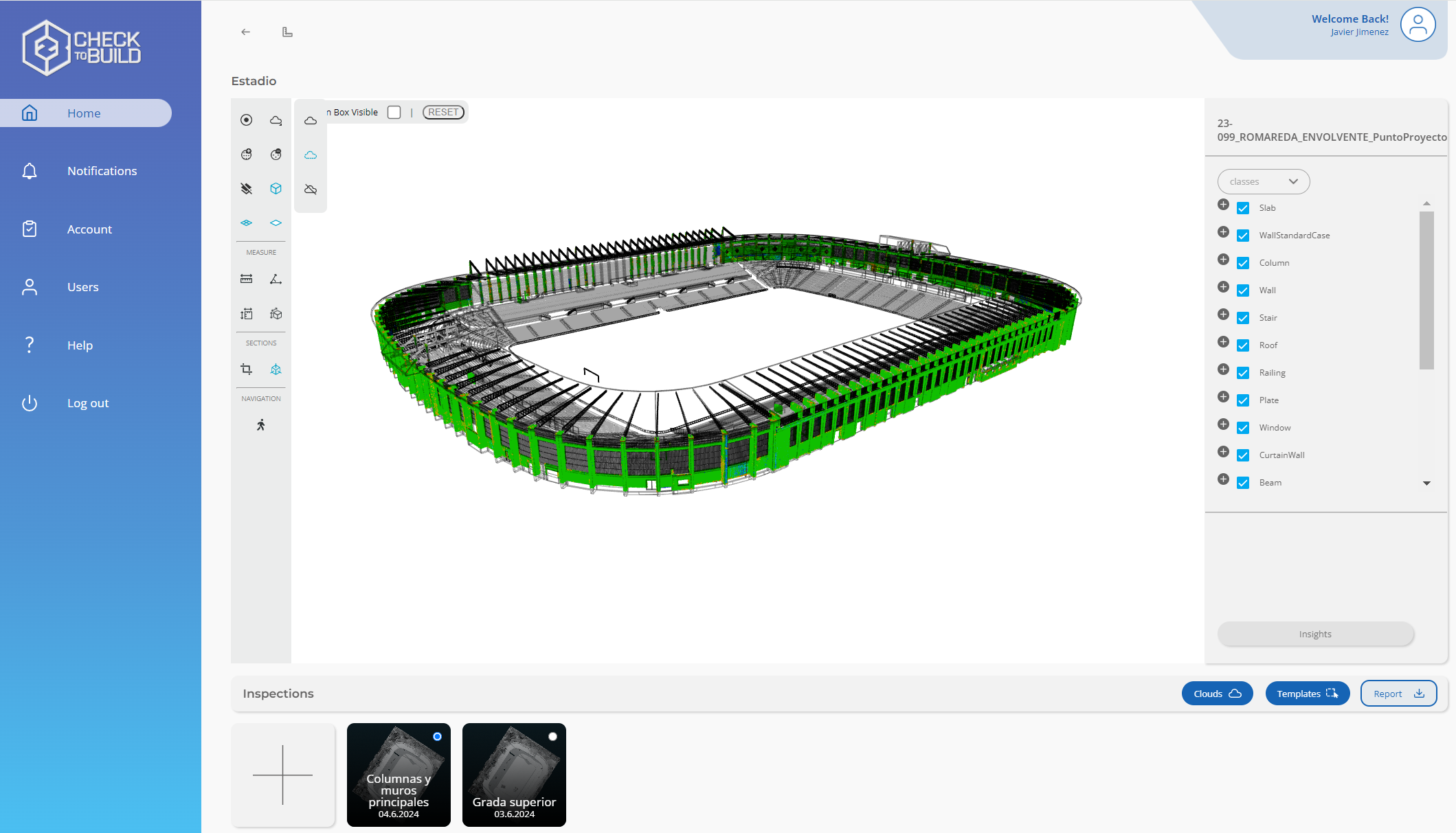

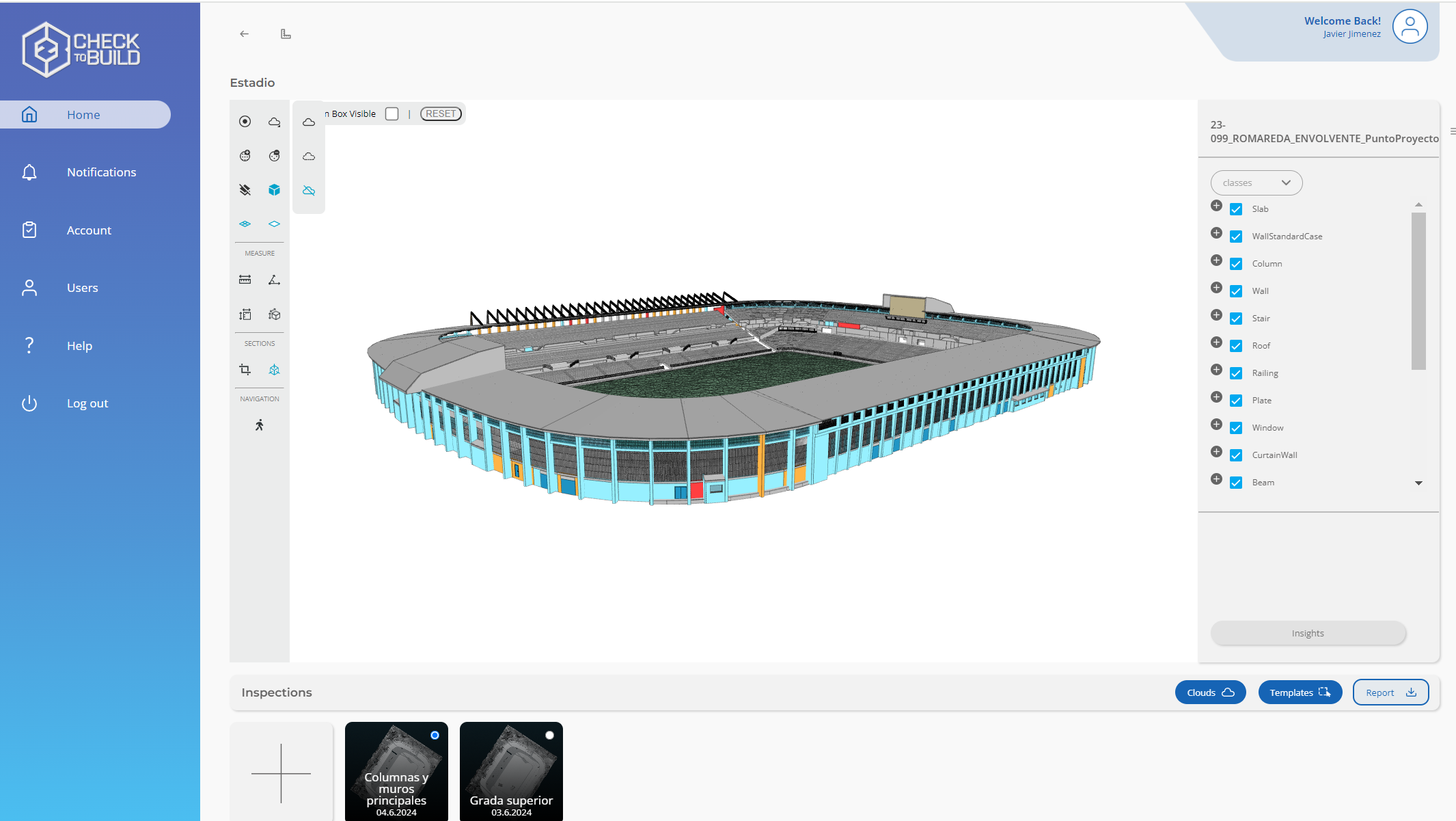

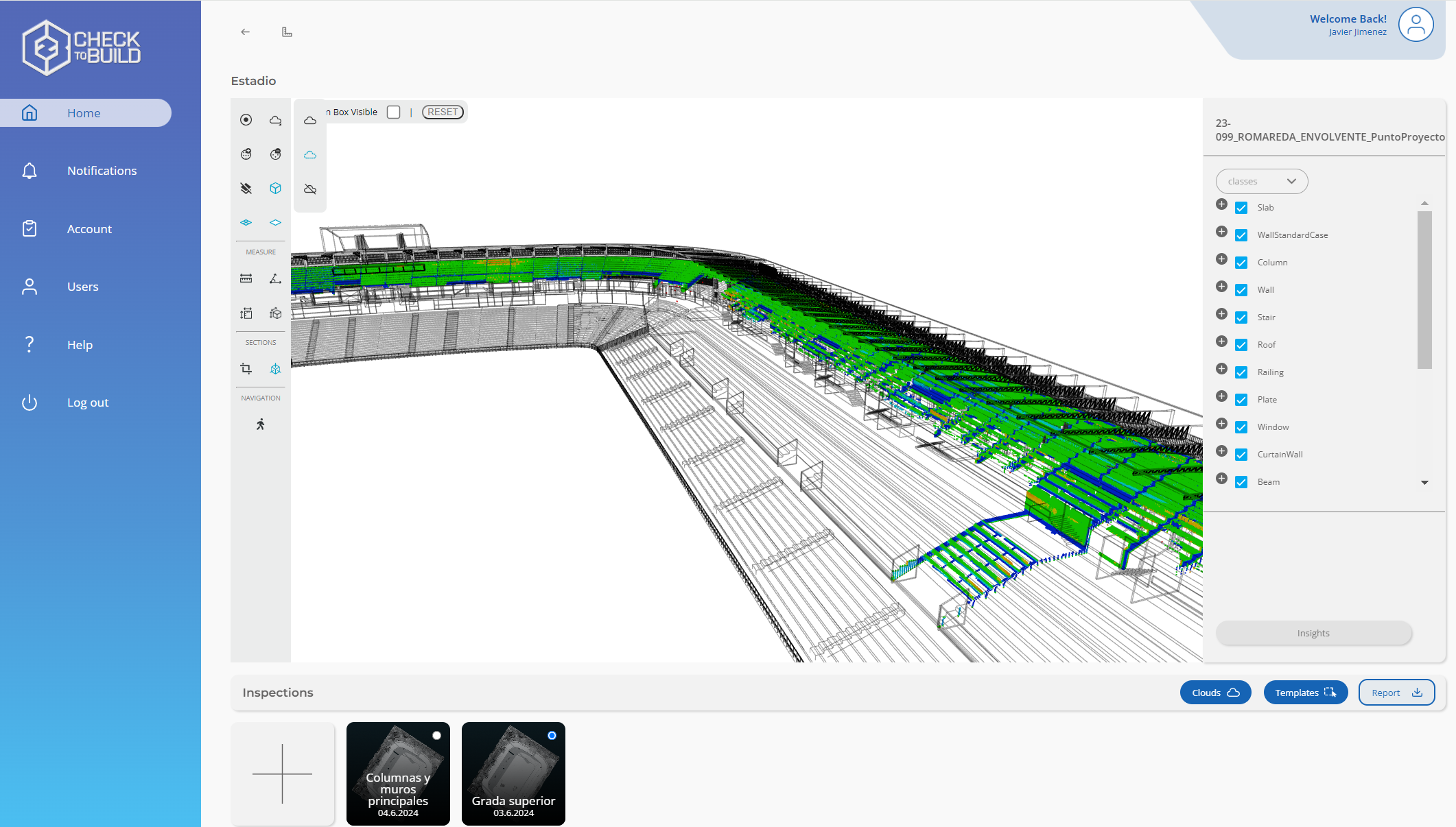

Una de las propuestas más interesantes que planteamos, por su importante innovación tecnológica en base a un modelo BIM, fue la de establecer comparativas de seguimiento de obra con escáner LIDAR.
Regularmente y/o en cada hito constructivo se hace un escaneado que, gracias a la tecnología desarrollada por nuestros colaboradores de C2B, comparamos con el modelo BIM del proyecto para analizar desviaciones o posibles errores de ejecución a tiempo y evitar acumular consecuencias de grandes sobrecostes en su ejecución.

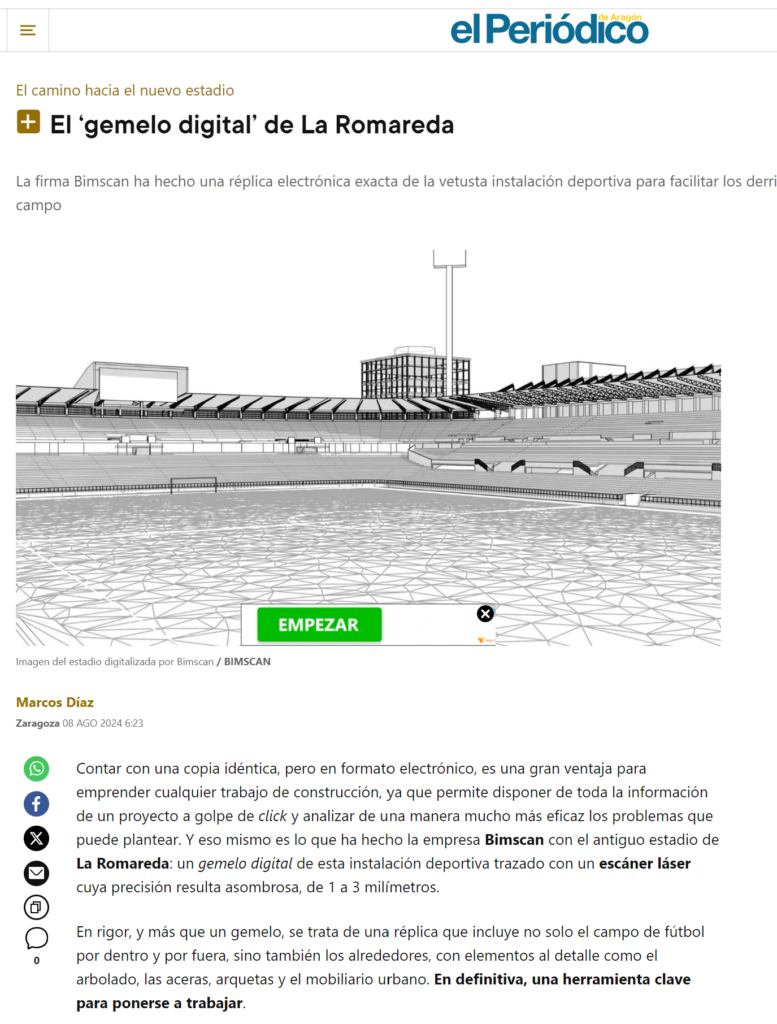

IMPACTO MEDIÁTICO DEL PROYECTO

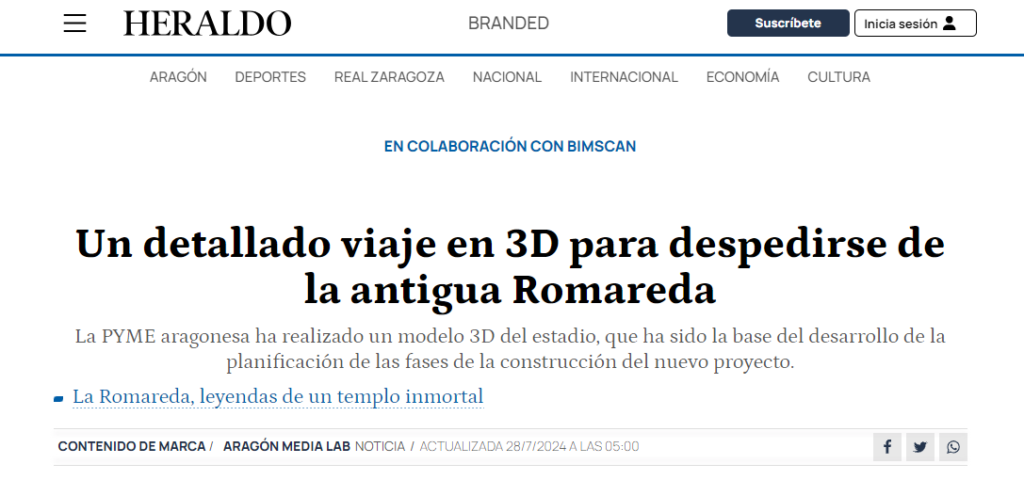

ECO DE LA NOTICIA EN EL HERALDO DE ARAGÓN
