Digitalización para Restauración de Patrimonio con Escáner LIDAR:
Fachada principal del CEIP Orixe Zuloaga
La conservación del patrimonio cultural se enfrenta a un bonito desafío: conseguir la preservación histórica de nuestros monumentos. Para ello cada vez disponemos de mejores herramientas tecnológicas. En este contexto, nos llamaron de nuevo desde Guipuzcoa para documentar mediante escaneado LIDAR las fachadas de piedra arenisca con objeto de la restauración de este colegio público de la parte vieja de San Sebastián, construido en 1901.

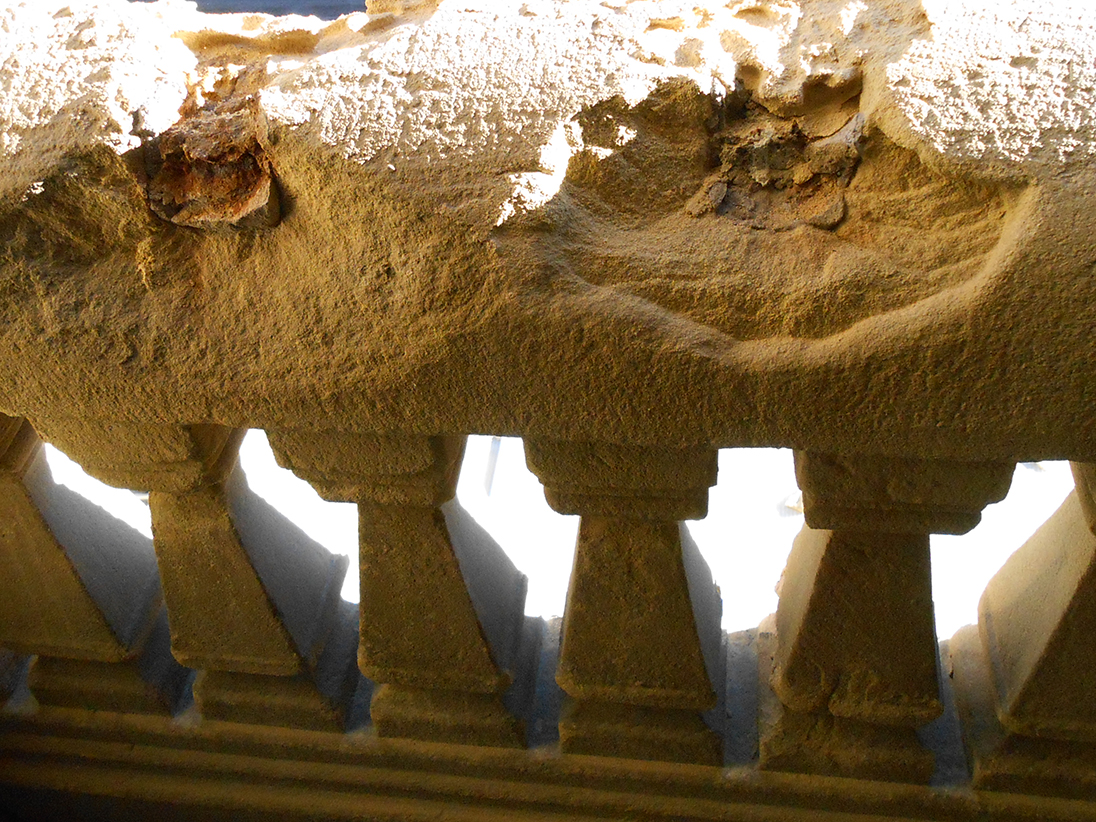

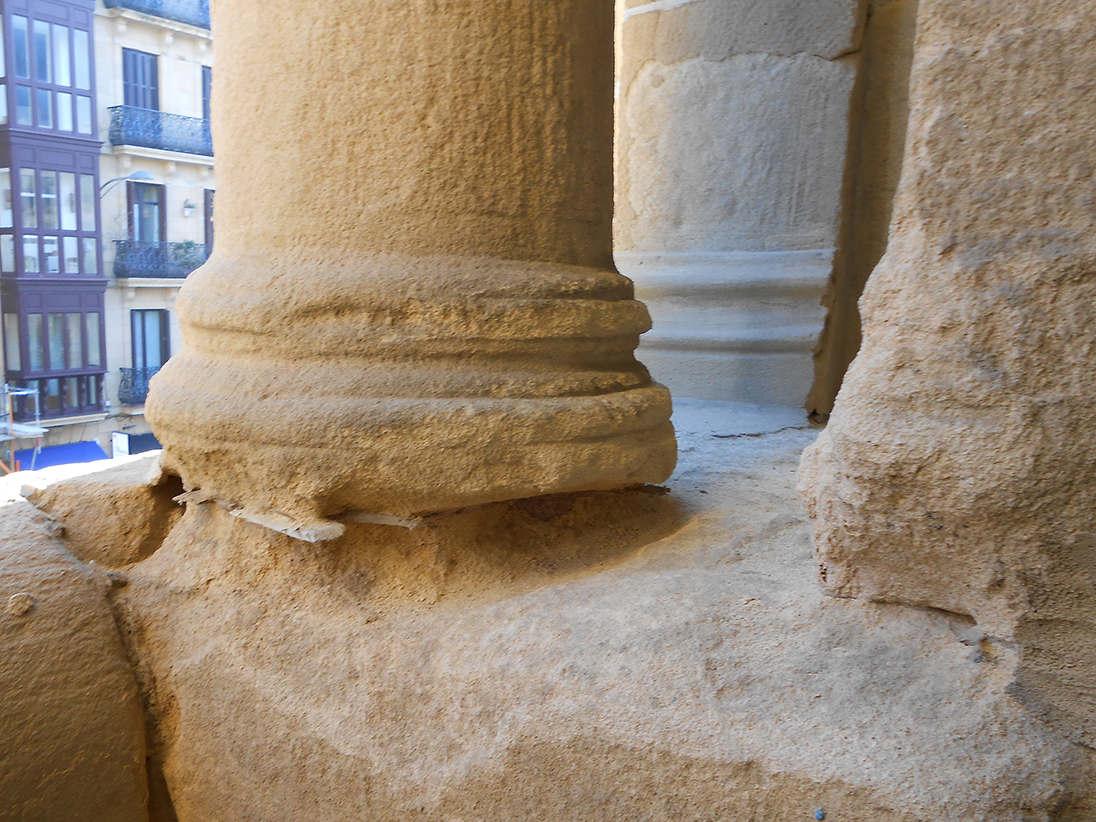

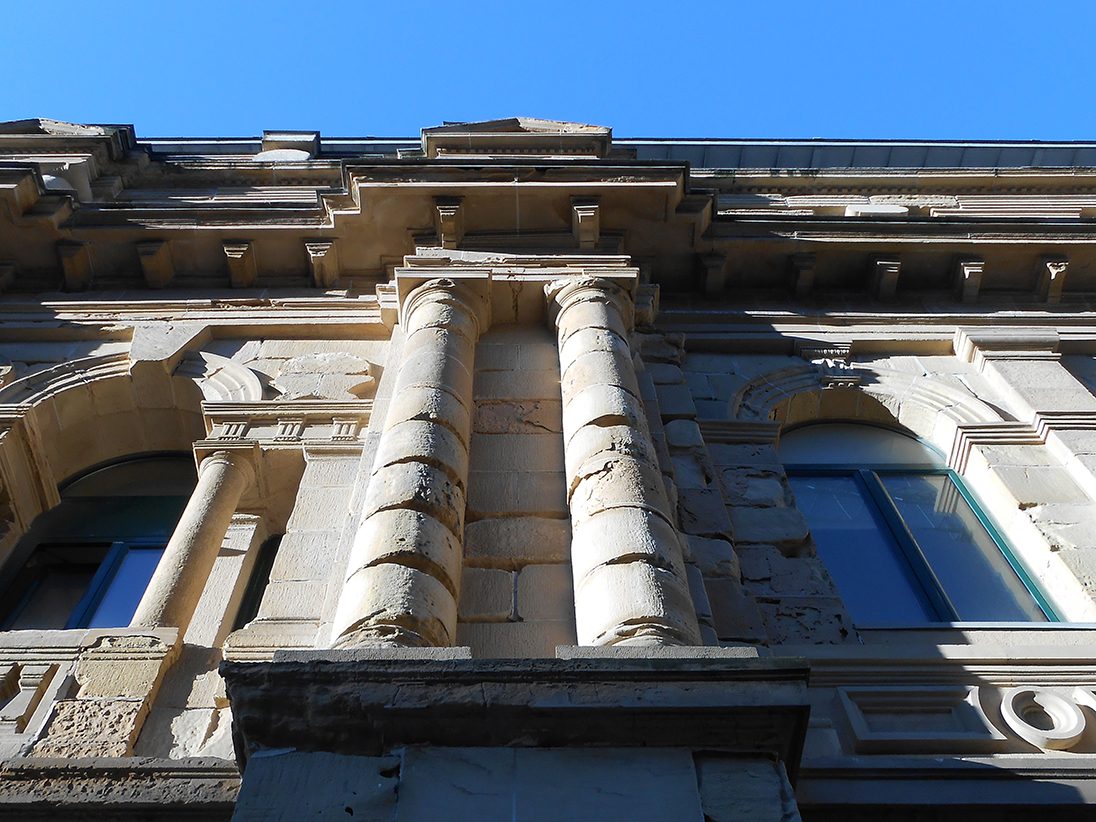

Sus fachadas están protegidas como patrimonio urbanístico, especial motivo para frenar su deterioro urgentemente. Pese a su rehabilitación integral de fachadas en 2007, la arenisca está sufriendo un proceso de desintegración más acelerado de lo esperado, con pérdida de volúmenes y caída de cascotes. Zetabi ha sido el estudio de arquitectura encargado del proyecto de restauración, que ha contado con los especialistas en piedra de Harri construcciones.

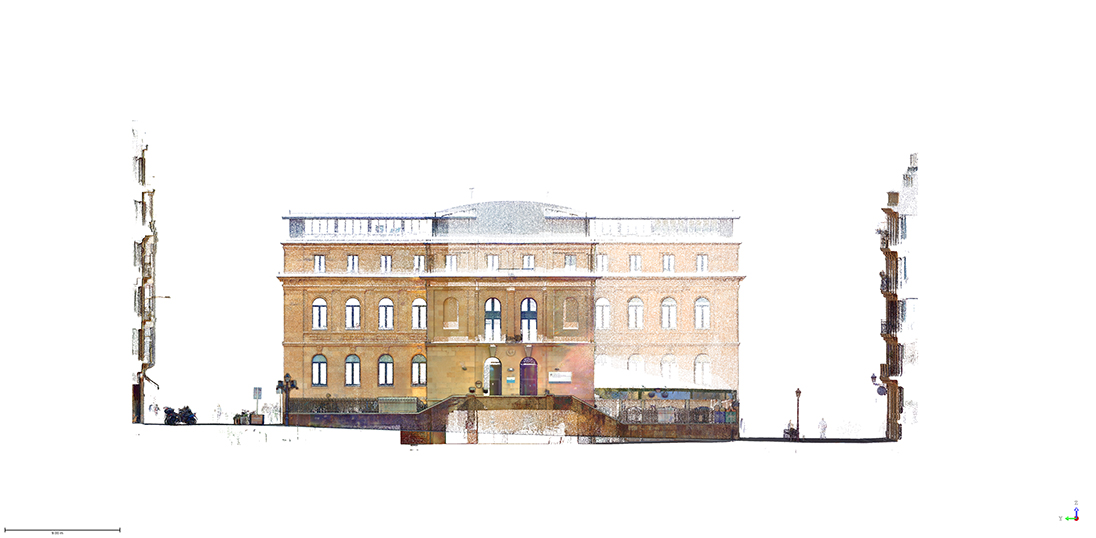

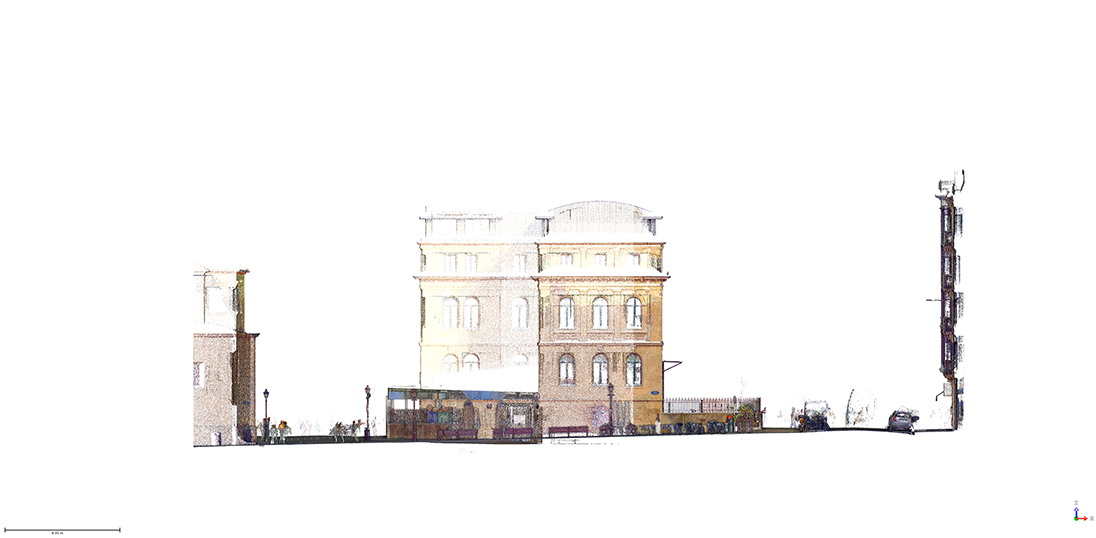

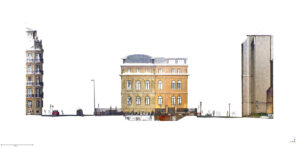

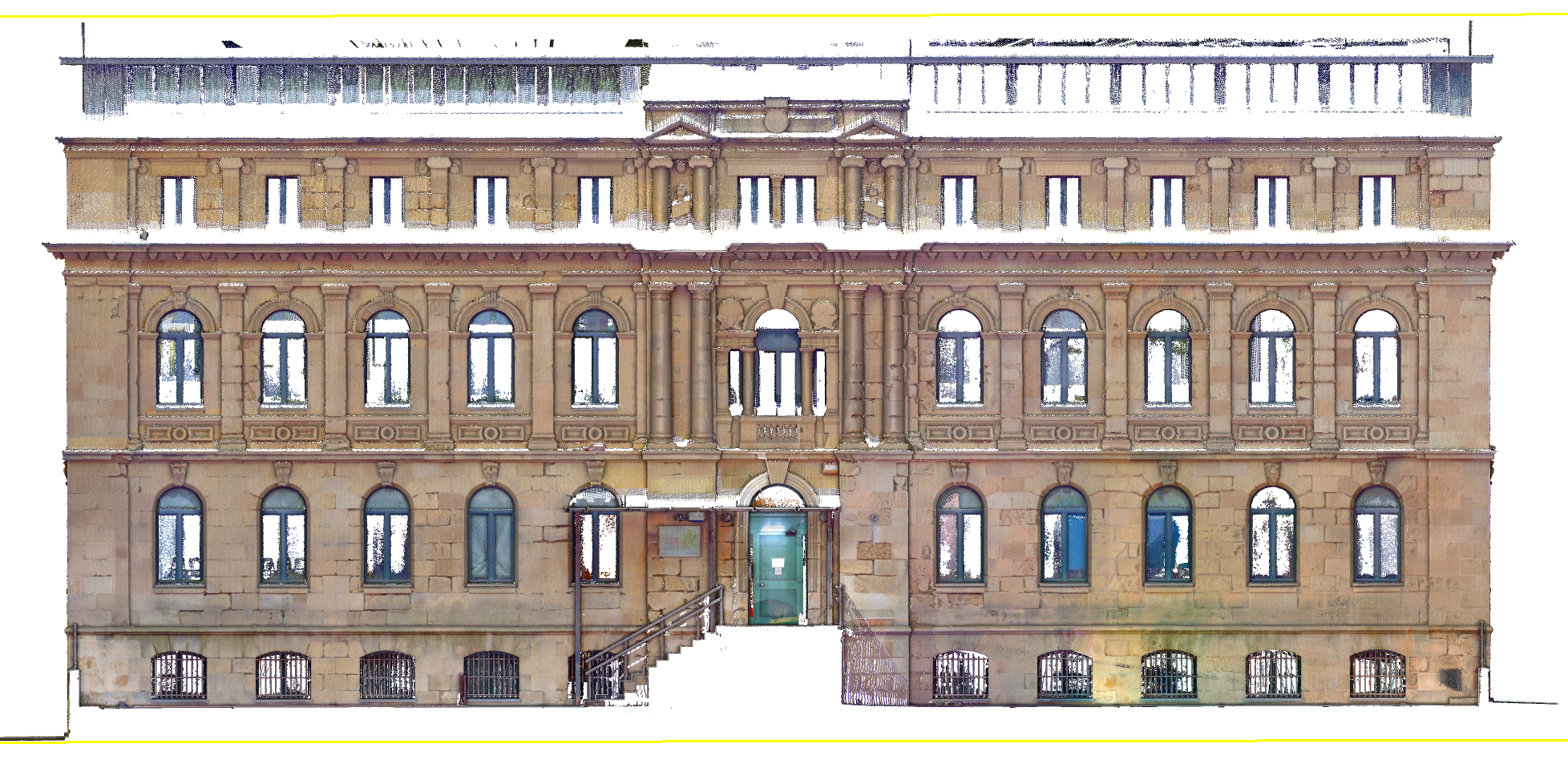

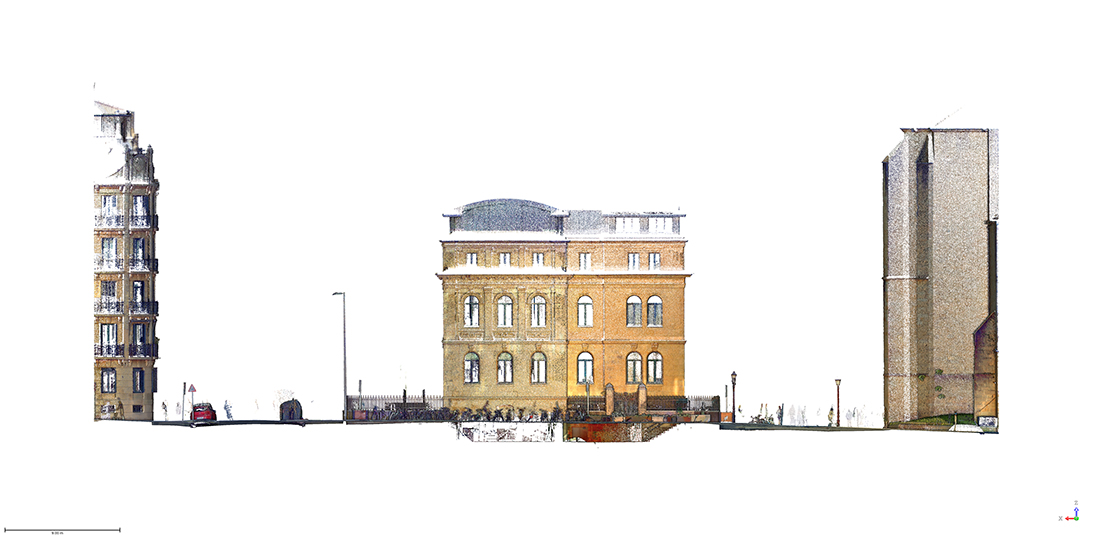

El objetivo del trabajo consistió en obtener el estado actual de las fachadas del edificio, consiguiendo un levantamiento topográfico de las fachadas con nuestro escáner Trimble X7. Además la obtención de fotografías permitió la obtención de ortofotografías, sobre las que D.F. y constructora han podido identificar y clasificar las diferentes patologías y mejorar la planificación de cada una de las zonas de ejecución de los trabajos.
Beneficios del escaneado 3D y modelado BIM en la restauración del patrimonio:
La aplicación del escaneado en patrimonio nos permite:
-
Precisión en el Diagnóstico: El escaneado capturó todos los detalles y medidas para poder ser analizadas y clasificadas en oficina técnica, permitiendo un diagnóstico exhaustivo.
-
Reducción de Costes: La planificación basada en datos evitó intervenciones innecesarias, permitiendo planificar optimizando recursos.
-
Integración con Modelado BIM: Posibilidad de coordinación entre equipos técnicos y la toma de decisiones.
-
Conservación Digital: La creación de un modelo digital asegura la conservación del bien inmueble y su mantenimiento ante futuros daños.
Obtención de documentación gráfica y mediciones de la fachada

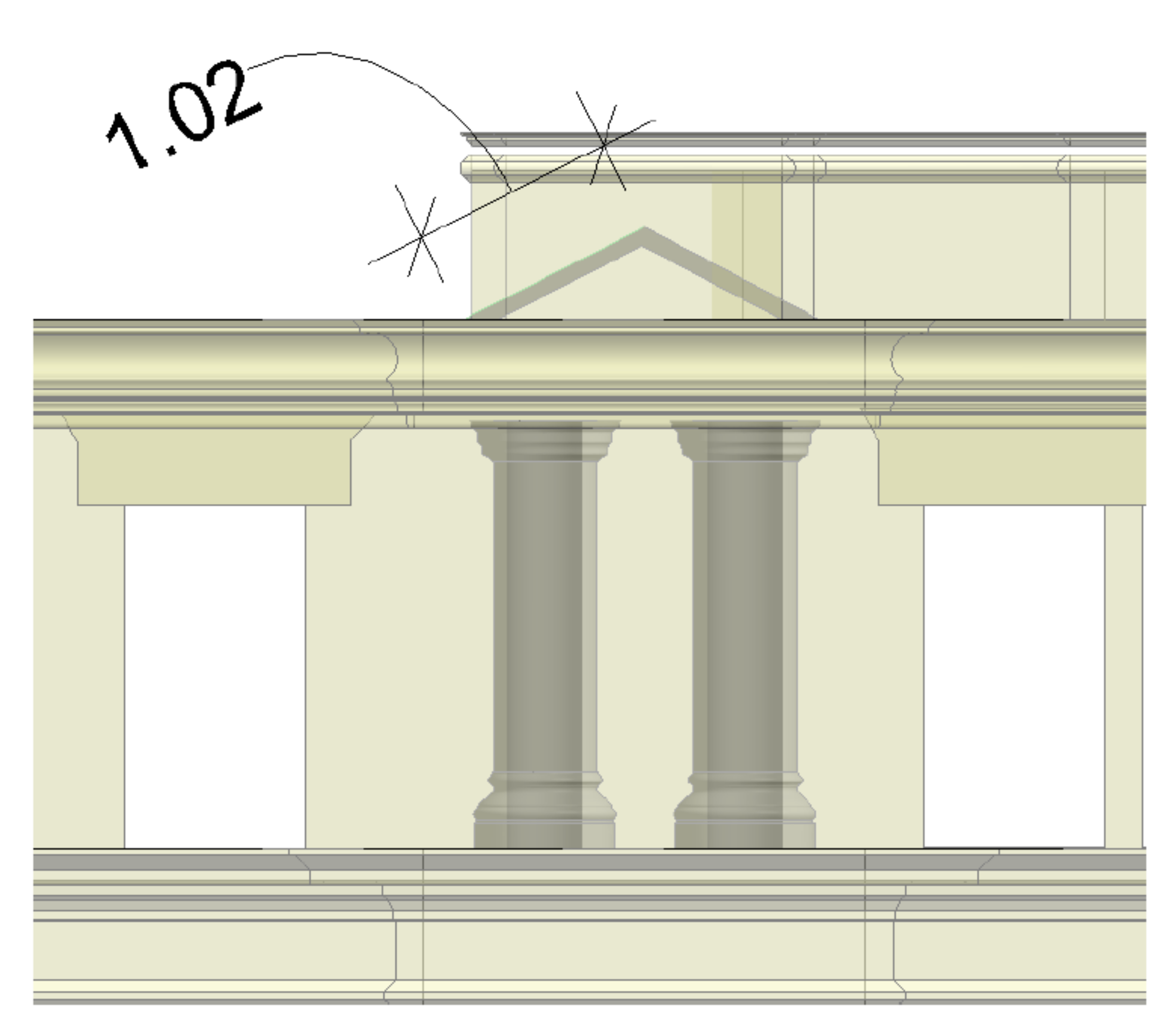

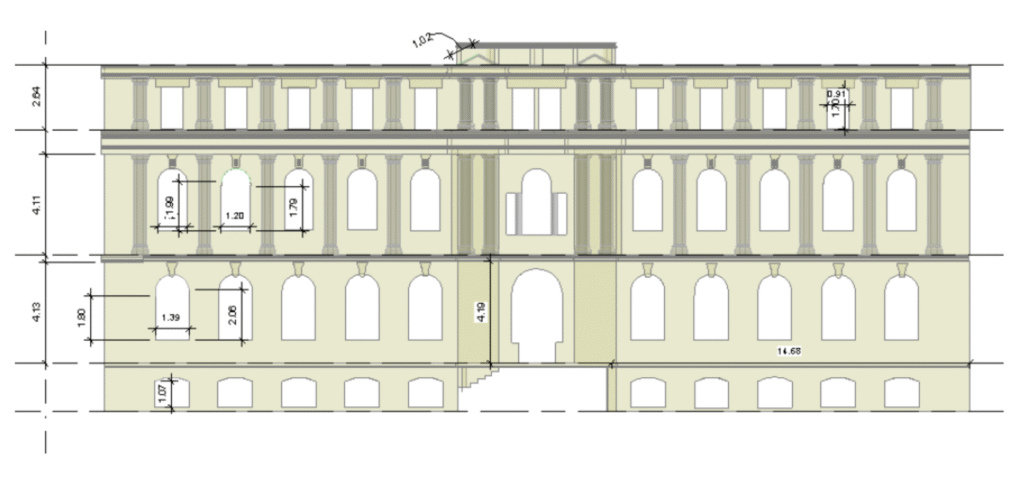

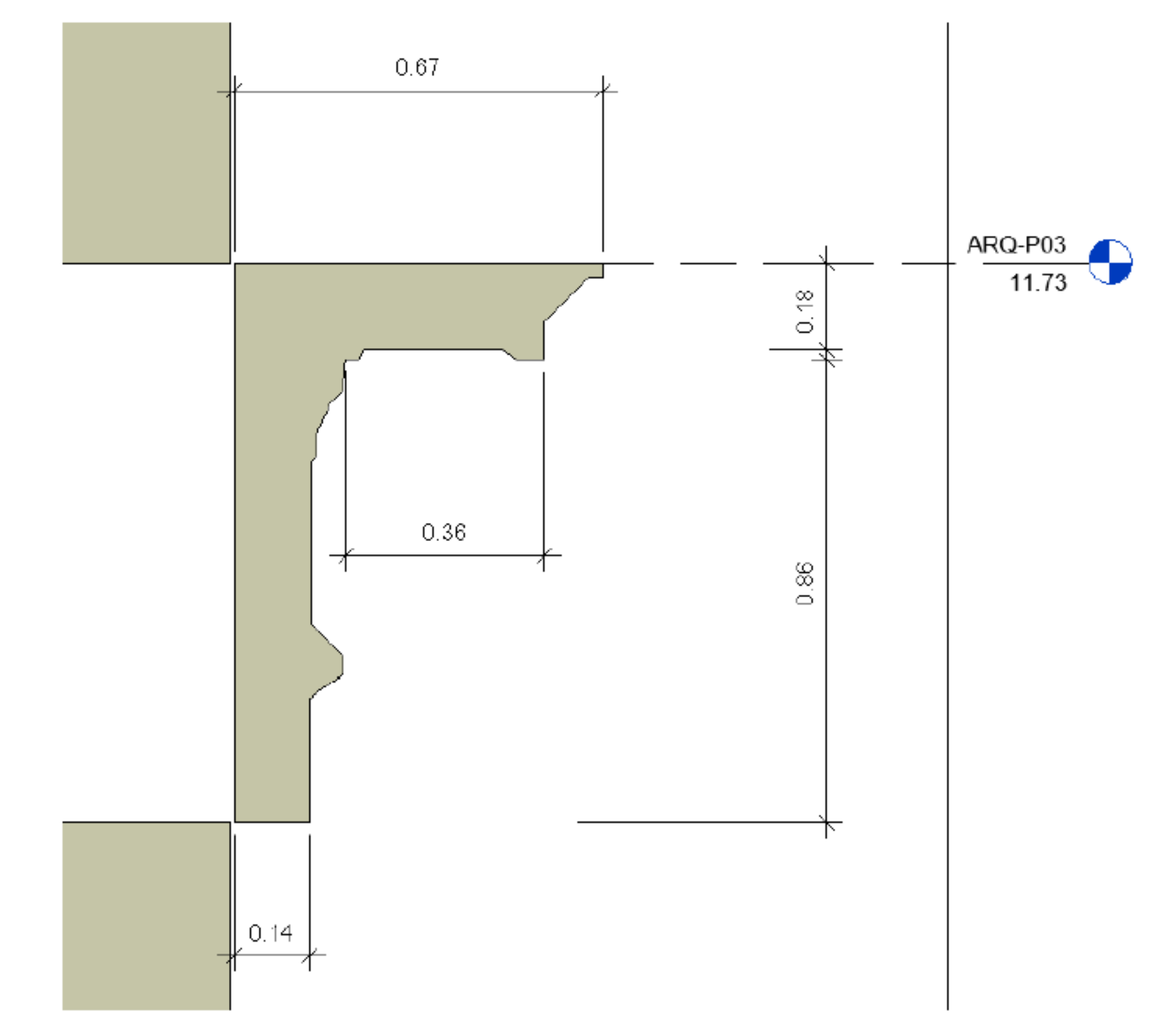

A partir del modelo digital, se levantó el plano de la fachada principal, primer elemento de intervención.
Obtuvimos de forma sencilla y precisa un informe de mediciones con los m2 de piedra de la fachada a intervenir, logrando el fin de las discrepancias tan habituales en este tipo de negociaciones.

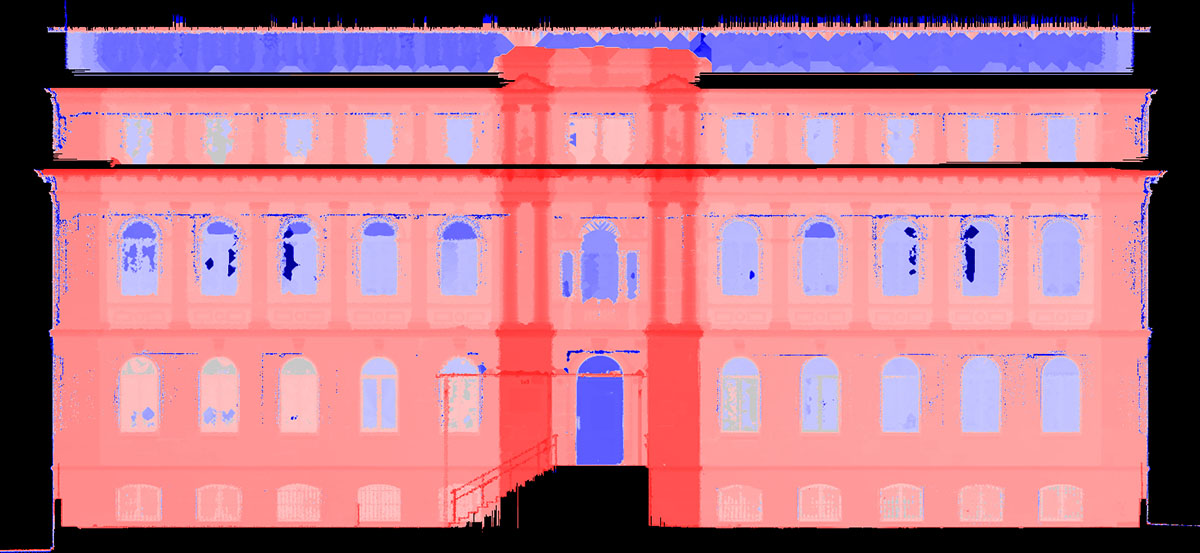

Mediciones BIM – m2 de mampostería de piedra de la fachada principal.

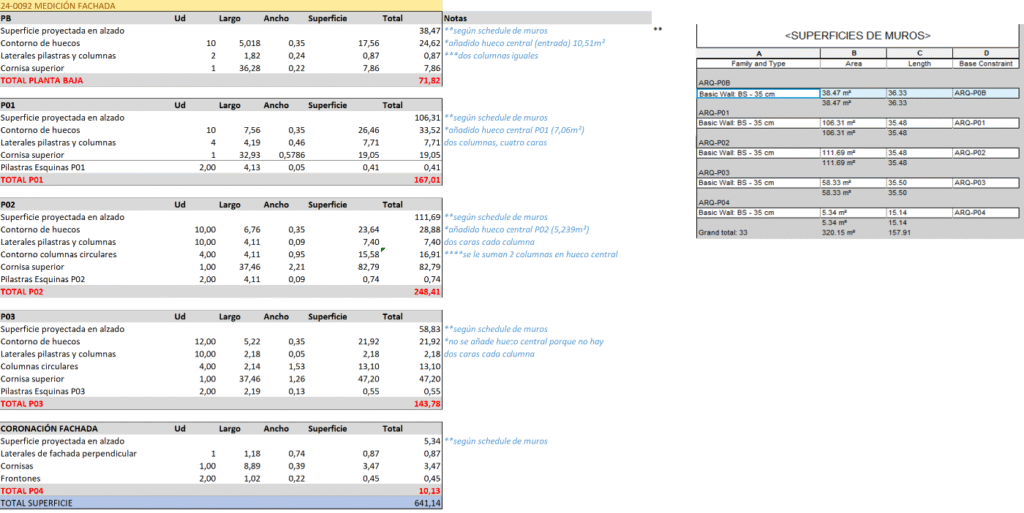

Obtención de la tabla de mediciones a partir del modelo BIM.
Restauración de fachadas históricas: El caso de la fachada de ORIXE

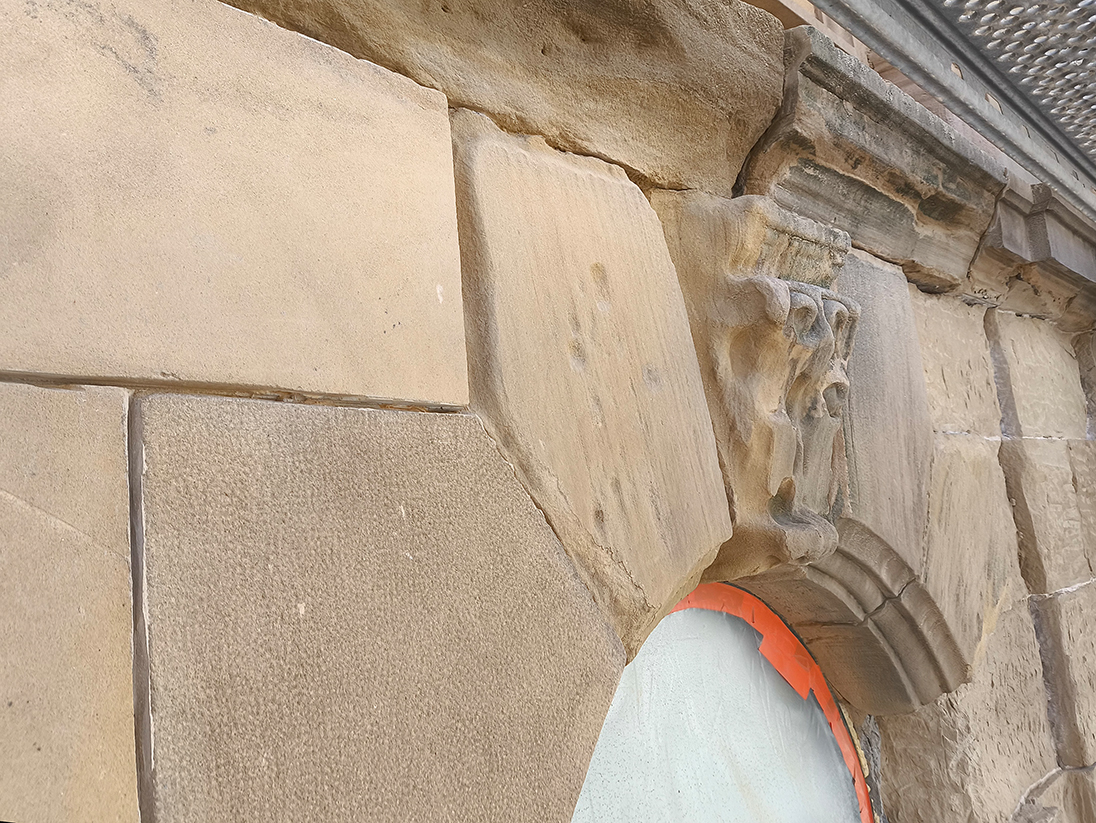

A partir de la información gráfica obtenida del modelo 3D, se plasmaron los detalles del estado de conservación de la fachada, y sus patologías para la ejecución de la primera intervención en su fachada principal:
Limpieza Controlada: Se eliminaron incrustaciones y contaminantes sin dañar la superficie original, guiándose por las áreas identificadas en el modelo.
Reintegración de Elementos: Se restauraron elementos decorativos y estructurales faltantes utilizando materiales compatibles y siguiendo las directrices históricas.
Consolidación Estructural: Se aplicaron técnicas de refuerzo en áreas debilitadas, con especial énfasis en mantener la estética original.
Documentación Final: Se actualizó el modelo digital para reflejar el estado restaurado, generando un archivo que servirá para futuros trabajos de conservación.
